Depanelizador de PCBs Hektor 2 -
NAVAJAS PARA SEP3 & HEKTOR 2

Hektor 2 | SEP3 | SEP1 & SEP1M | Maestro 2-2M | SEP2 & SEP2M | Maestro 3 | Maestro 4S | Maestro 5L| Maestro 6
Herramientas DP | Navajas Hektor 2 & SEP3 | Navajas SEP & Maestro




HEKTOR 2

8932145

El Hektor 2, como el SEP3, esta diseñado para separar PCBs cuidadosamente.
La matriz consiste en dos partes las cuales sostienen la navaja cuyo grosor corresponde al espacio entre los tableros del panel del PCBs a separar.
El aire comprimido se utiliza para el proceso de la separación.
La presión de funcionamiento se puede ajustar en la máquina.

Cuando se presiona el pedal, la navaja corta la unión entre tableros
.
El material de desperdicio cae en un recipiente
; cuando se abre la puerta este puede ser extraído.




Matriz para navajas de SEP3 & Hektor 2

Matrix for SEP3 & Hektor 2
1060005 (8932171)*
Con la Navaja tipo "T"  los cortes se pueden hacer hacia ambos lados de la navaja sin tener que voltear el PCB. La Navaja tipo "L"  permite hacer cortes donde los espacios son pequeños.




Para asegurar que la navaja no se atore en el PCB, la navaja debe ser por lo menos 0.15mm más pequeña que el espacio entre los PCBs.
Grosores especiales disponibles bajo orden.

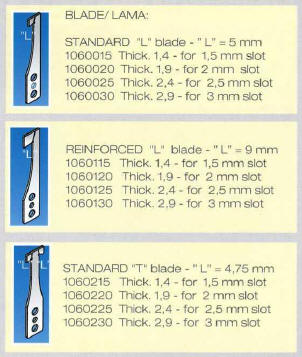

NAVAJAS PARA SEP3 & HEKTOR 2



ANCHO DE LA RANURA Y GROSOR DE LA NAVAJA NAVAJA "L" ESTÁNDAR
L= 5mm  (.196")
H= 80mm  (3.16")
NAVAJA "T" ESTÁNDAR
L= 4.75mm
(.187")
H= 80mm  (3.16")
NAVAJA "L" REFORZADA
L= 9mm  (.354")
H= 80mm  (3.16")
NAVAJA "L" REDUCIDA REFORZADA
L= 3.5mm  (.137")
H= 80mm  (3.16")
NAVAJA "L" REFORZADA LARGA
L= 9mm  (.354")
H= 83mm  (3.267")
F= 14mm  (.551")
NAVAJA "L" REFORZADA
X-LARGA

L= 9mm  (.354")
H= 86mm  (3.385")
F= 16mm  (.63")
SOLO SEP3

Grosor de Navaja 1.0 mm
(.039")
      106031501
Grosor de Navaja
1.2 mm
(.047")
      106031502
Ancho del Tab
1.5mm (.059")
Grosor de Navaja
1.4 mm  (.055")
1060015 (8932122)* 1060255
(8932137)*
No. anterior
1060215
1060115 1060315 1060415 1060515
Ancho del Tab
2mm  (.078") Grosor de Navaja
1.9 mm  (.074")
1060020 (8932123)* 1060260
(8932138)*
No. anterior 1060220
1060120 1060320 1060420 1060520
Ancho del Tab 2.4mm  (.094")
Grosor de Navaja
2.3 mm  (.090")
106002501 (8932141)* 106022501 (8932191)*
Ancho del Tab 2.5mm  (.098")
Grosor de Navaja
2.4 mm  (.094")
1060025 (8932124)* 1060265
(8932139)*
No. anterior 1060225
1060125 1060325 1060425 1060525
Ancho del Tab
3mm  (.118") Grosor de Navaja
2.9 mm  (.114")
1060030 (8932125)* 1060270
(8932144)*
No. anterior 1060230
1060130 1060330 1060430 1060530
APLICACIÓN DE LAS NAVAJAS Para la mayoría de los usos Para eliminar el voltear los PCBs Para incrementar la vida de uso de la navaja cuando hay suficiente espacio para L=9mm (.354") Para PCBs con "puentes" (tabs) pequeños Para incrementar la vida de uso de la navaja y para PCBs con grosor mayor a 2mm (.078") Para incrementar la vida de uso de la navaja y para PCBs con grosor mayor a 2mm (.078")

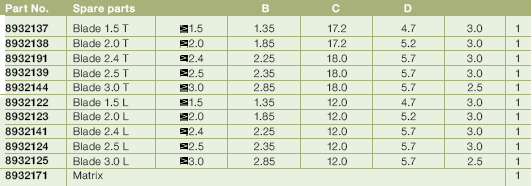

* Números de parte -Hektor 2


Hektor 2 Specs PDF          Navajas SEP 3  &  Hektor 2       SEP3
